RFID MobiVis – Mobile RFID-Lesefelderfassung

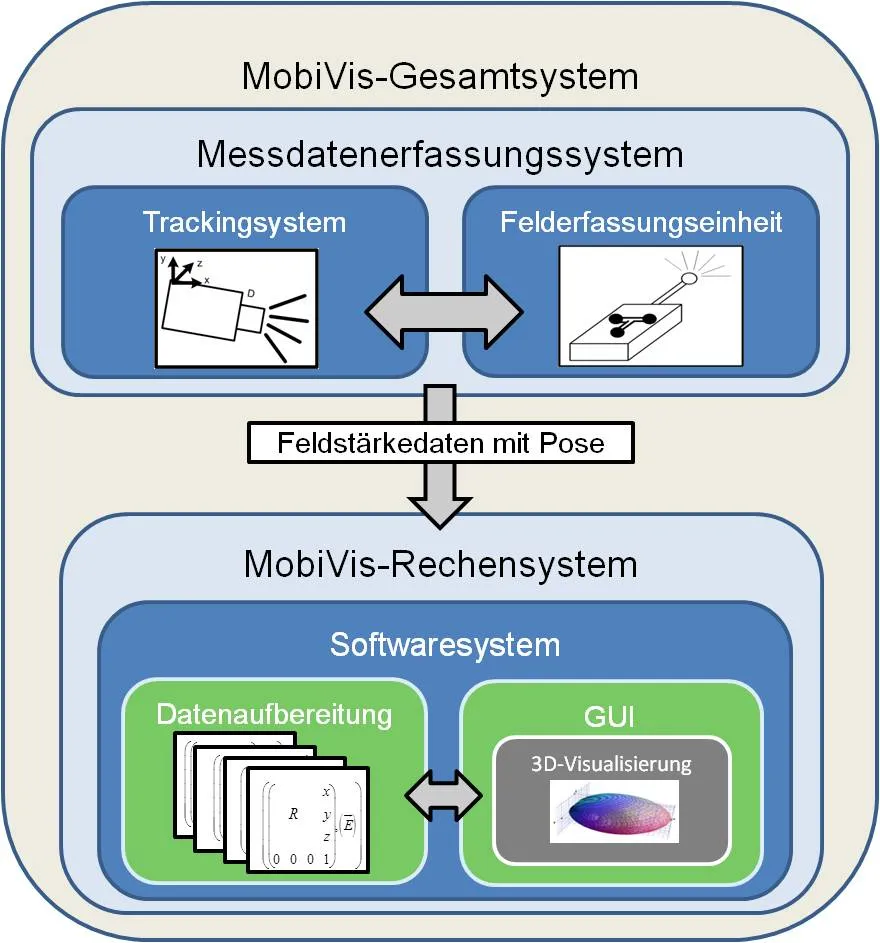

Das Ziel des Forschungsprojektes ist die Entwicklung einer Methodik und der zugehörigen Hardware zur einfachen, mobilen und aufwandsarmen Erfassung und aussagekräftigen Visualisierung von UHF-RFID-Lesefeldern. Durch die Kombination eines Trackingsystems mit einem Feldstärkemesssystem soll ein gleichzeitiges Erfassen von Lesefeldstärke mit der dazugehörigen Position und Orientierung (Pose) der Messantenne ermöglicht werden. Somit kann durch eine manuelle Führung der Antenne durch den Benutzer eine schnelle und flexible Erfassung der benötigten Messdaten des Untersuchungsraumes erfolgen. Um aus diesen Daten eine Aussage zu generieren, werden sie an ein Rechensystem übermittelt und von einer geeigneten Software interpretiert. Die aufbereiteten Informationen über das elektromagnetische Lesefeld sollen derart visualisiert werden, dass eine Auskunft über die Zuverlässigkeit der Erfassung von Transpondern im betrachteten Raum durch das RFID-System ermöglicht wird. Das im Rahmen des Forschungsprojektes entstehende Funktionsmuster soll kompakt gestaltet und schnell installierbar sein. Diese Eigenschaften zielen auf ein mobiles System ab, das einen schnellen Wechsel von Einsatzorten ermöglicht.

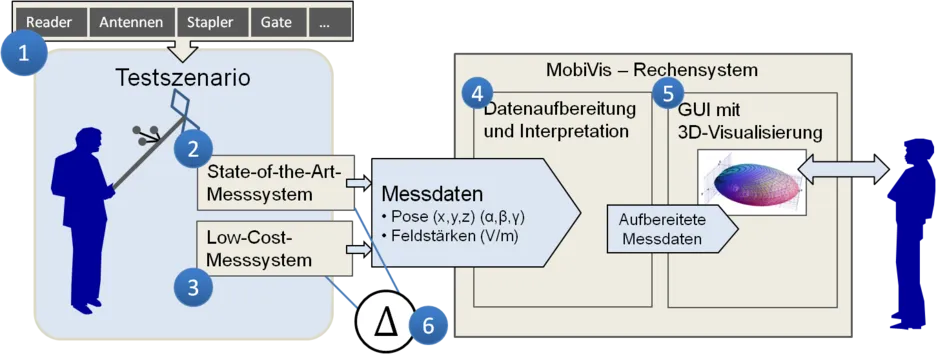

Nach der Analyse und Definition der Anforderungen sowie möglicher Einsatzgebiete in Zusammenarbeit mit den Projektpartnern wird ein Testszenario erzeugt. Dieses soll bestmöglich die verschiedenen Rahmenbedingungen der betrachteten Einsatzvarianten abdecken. Anschließend wird ein Referenzmesssystem basierend auf dem Stand der Technik zur Ermittlung der Daten zur Pose sowie zur Feldstärke aufgebaut. Die von ihm gelieferten Messwerte dienen der späteren Evaluierung des in einem nächsten Schritt entstehenden kostengünstigeren Messsystems aus Low-Cost-Komponenten. Zur Auswertung und Aufbereitung der durch die Messsysteme gelieferten Rohdaten wird ein mit entsprechenden Schnittstellen ausgestattetes Rechensystem zusammen mit einer Software konzipiert und entwickelt. Zur Übermittlung der Ergebnisse der Lesefelderfassung an den Benutzer wird eine 3D-Visualisierungsmethodik ausgearbeitet. Diese wird in eine grafische Benutzeroberfläche integriert, die dem Nutzer zur Betrachtung und Manipulation der Visualisierung sowie zur Bedienung des Systems dient. Die Möglichkeiten zur Auswertung und Darstellung der Daten werden dazu genutzt, die Ergebnisse der Low-Cost-Version des Messsystems mit dem State-of-the-Art-Messsystem in einer Evaluation zu vergleichen. Das Funktionsmuster sowie die zugehörige Methodik der Nutzung und die zu beachtenden Rahmenbedingungen zur erfolgreichen Messung werden abschließend dokumentiert. Aufgrund der Neuartigkeit der mobilen RFID-Lesefelderfassung soll die Dokumentation als Grundlage für einen Vorschlag eines neuen Messstandards des EPCglobal-Netzwerks dienen.
