Temperaturmessung
Hersteller | ZwickRoell GmbH & Co. KG |
Modell | Tsens (Prototyp) |
Funktionsprinzip:

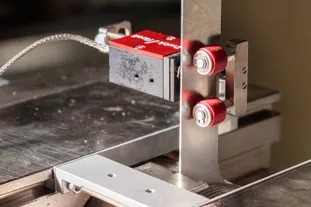

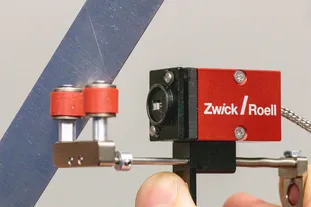

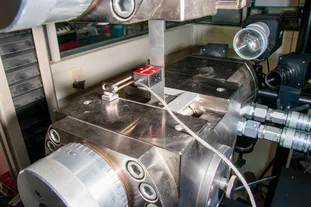

Der ZwickRoell Tsens ist ein Clip-On Sensor, der direkt auf eine Flachzugprobe während des einachsigen Zugversuchs aufgebracht werden kann. Über ein Platin-Widerstandsthermometer (PT1000) wird die Temperatur der Probenoberfläche gemessen. Der Sensor kann direkt mit der TestControl der ZwickRoell Universalprüfmaschine AllroundLine Z 150 verbunden werden.
Technische Daten:
Probenform | Flachzugprobe |
Probendicken | 0 ... 20 mm |
Temperaturmessung | Relative Temperaturänderung in °C |
Messart | Berührend |
Haupteinsatzbereiche:
- Ermittlung von Kennwerten im Bereich der Materialcharakterisierung
- Thermische Bestimmung des Fließbeginns
Fotogalerie:
Das Thermoelement ist ein Paar metallischer Leiter aus unterschiedlichem Material, die an einem Ende verbunden sind und aufgrund des thermoelektrischen Effekts zur Temperaturmessung geeignet sind. Im Prinzip liefert das Thermoelement elektrische Energie aus Wärme bei einer Temperaturdifferenz entlang des elektrischen Leiters. Die dabei auftretende elektrische Spannung an den Enden der metallischen Leiter ist vergleichsweise klein und bewegt sich im Bereich einiger 10 µV pro 1 °C Temperaturdifferenz. Selbst bei hohen Temperaturdifferenzen über 1000 °C und ausgewählten Materialien mit hoher Empfindlichkeit liegen die erreichbaren elektrischen Spannungen unter oder in der Größenordnung um 0,1 V.
Technische Daten:
Zumeist verwendetes Modell: | Thermoelement Typ K (Klasse 1) |
Durchmesser der Drähte | Durchmesser 0,5 ... 3 mm |
Schnittstelle | HBM Spider 8, utg-Messbox (Eigenkonstruktion) |
Auswertung | HBM Catman, LabView |
Messart | Berührend |
Haupteinsatzbereich:
- Kontrolle der Temperatur beim Gießen
- Temperturregelung beim Hochtemperaturzugversuch
Fotogalerie:
Widerstandsthermometer sind elektrische Bauelemente, welche die Temperaturabhängigkeit des elektrischen Widerstandes eines elektrischen Leiters zur Messung der Temperatur ausnutzen. Als Widerstandsmaterial eignen sich vorzugsweise reine Metalle. Sie zeigen stärkere Widerstandsänderungen als Legierungen. Ferner haben sie einen nahezu linearen Zusammenhang des Widerstandes zur Temperatur. Für zuverlässige Messungen wird vorzugsweise das korrosionsbeständige Platin verwendet, da dieses besonders wenig Alterung zeigt, und sich daraus Thermometer mit geringen Fehlergrenzen fertigen lassen.
Technische Daten:
Zumeist verwendetes Modell: | PT 1000 (Typ A oder B) |
Maße | 2,1 mm x 2,3 mm |
Messbreich | -70 ... 500 °C |
Anschluss | Lötpins |
Grundwiderstand | 1000 Ω |
Temperatur-Koeffizient | 3850 ppm/K |
Schnittstelle | HBM Spider 8, utg-Messbox (Eigenkonstruktion) |
Messart | Berührend |
Haupteinsatzbereiche:
- Ermittlung von Kennwerten im Bereich der Materialcharakterisierung
- Messung der Probentemperatur
Hersteller | Micro-Epsilon |
Modell | thermoMETER CT |
Funktionsprinzip:
Infrarot-Pyrometer sind für ein breites Anwendungsspektrum in der berührungslosen Temperaturmessung ausgelegt. Bis zu höchsten Temperaturen in Schmelzen und Hochöfen messen die Pyrometer präzise und zuverlässig. Dank der kompakten Bauweise der Infrarot-Pyrometer werden sie in Anwendungen mit beschränktem Bauraum integriert, z.B. im Maschinenbau, im Kleinstapparatebau oder in OEM Anwendungen mit Mehrfach-Infrarot-Messstellen.
Technische Daten:
Messbereich | 150 ... 950 °C |
Spektralbereich | 8 ... 14 µm |
Messart | Berührungslos |
Haupteinsatzbereiche:
- Temperaturüberwachung in der Materialcharakterisierung
- Temperaturmessung bei Umformversuchen
Hersteller | InfReC |
Modell | Thermo Gear G120EX |
Funktionsprinzip:
Die Wärmebildkamera „Thermo Gear G120EX“ ist ein Thermographiegerät, welches hauptsächlich mobil, aber auch stationär eingesetzt werden kann. Eine Wärmebildkamera (auch als Thermografie-, Thermal-, oder Infrarotkamera bezeichnet) ist ein bildgebendes Gerät ähnlich einer herkömmlichen Kamera, das jedoch Infrarotstrahlung empfängt. Die Infrarotstrahlung liegt im Wellenlängenbereich von ca. 0,7 µm bis 1000 µm. Wärmebildkameras nutzen allerdings aufgrund der typischen Emissionswellenlängen in der Nähe der Umgebungstemperatur den Spektralbereich von ca. 3,5 bis 15 µm (mittleres und langwelliges Infrarot). Dieser Bereich ist auch für die Messung und bildliche Darstellung von Temperaturen im Umgebungstemperaturbereich geeignet, wenn der Emissionsgrad bekannt ist. Dieser streut allerdings materialabhängig sehr zwischen 0,012 und 0,98 – entsprechend ungenau kann die Temperaturzuordnung ausfallen.
Technische Daten:
Messbereich | -40 ... 1500 °C |
Auflösung | 0,04 °C |
Kamera | 320 x 240 Pixel |
Spektralbereich | 8 ... 14 μm |
Bildrate | 60 fps |
Messart | Berührungslos |
Haupteinsatzbereiche:
- Temperaturmessung von Werkzeugen
- Temperaturmessung bei Umformversuchen
