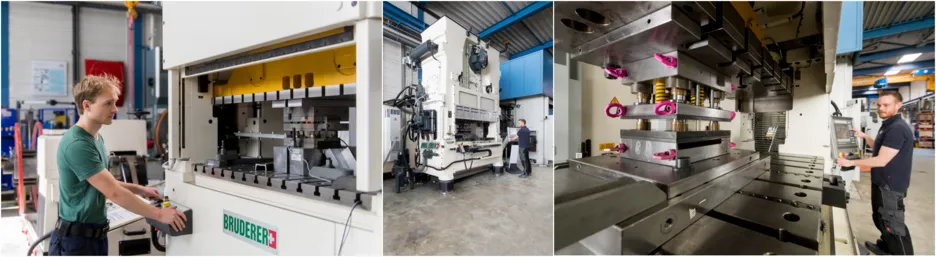

Umform- und Stanzanlagen
Moderne Umform- und Stanzprozesse stellen hohe Anforderungen an Präzision, Flexibilität und Prozesssicherheit. Am utg steht hierfür eine leistungsfähige Infrastruktur aus Umform- und Stanzanlagen zur Verfügung, die die Untersuchung, Entwicklung und Optimierung unterschiedlichster Fertigungsverfahren ermöglicht. Von konventionellen und servoelektrischen Pressensystemen über Feinschneidtechnik bis hin zu innovativen Biegeverfahren können Herstellungsprozesse unter praxisnahen Bedingungen abgebildet und analysiert werden.
Die technische Ausstattung umfasst Pressen mit unterschiedlichen Kraftbereichen, Schnellläuferpressen für hohe Hubzahlen, spezialisierte Feinschneid- und Stanzanlagen sowie moderne Biegeanlagen für komplexe Geometrien. Dadurch können Werkstoffe, Werkzeuge und Fertigungsprozesse entlang der gesamten Prozesskette untersucht und weiterentwickelt werden. Die Anlagen bilden die Grundlage für anwendungsorientierte Forschung und ermöglichen die Bearbeitung vielfältiger Fragestellungen aus Industrie und Wissenschaft. Erfahren Sie mehr über die einzelnen Umform- und Stanzanlagen und ihre Einsatzmöglichkeiten.

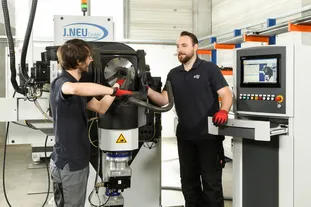

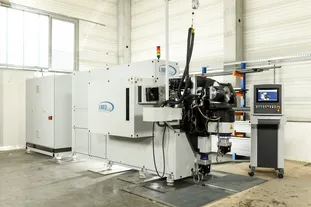

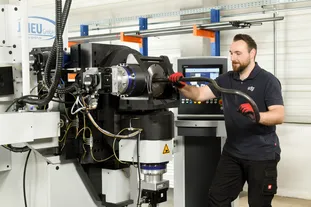

| Hersteller | J. Neu GmbH |
| Modell | 6-Achs-Maschine NSB090 |
| Baujahr | 2019 |
Kurzbeschreibung:
Das Freiformbiegen eröffnet ganz neue Gestaltungsoptionen für das Biegen von Rundrohren und Profilen. Dabei können auch hochfeste Werkstoffe mit nur einem rohrspezifischen Werkzeugsatz für alle Radien mit geringen Taktzeiten gebogen werden. Die Radien können nahtlos miteinander verbunden und in mehreren Ebenen positioniert werden. Möglich macht das Freiformbiegen von verschiedener Radien ohne Werkzeugwechsel das NISSIN-Prinzip, bei dem das Rohr von einer Vorschubeinheit zunächst durch eine Führungshülse (das so genannte Eisenschwein) und anschießend durch eine rohrspezifische Biegematrize gedrückt wird. Durch Translation und Rotation der Biegematrize relativ zum Eisenschwein wird das Rohr in einer räumlichen Kurve gebogen. Über die dynamische Steuerung der Kinematik entsteht eine übergangslose dreidimensionale Rohrgeometrie mit Krümmungs- und Richtungsänderungen in jedem Punkt. Das Materialgefüge im Biegebereich bleibt optimal erhalten, was eine hohe Umformfähigkeit bei anschließender Weiterverarbeitung, beispielsweise durch Innenhochdruckumformen (IHU) gewährleistet. Als weiterer Einsatzbereich des Freiformbiegens bieten sich besonders Bereiche an, in denen die Werkstücke durch verschieden große Radien charakterisiert sind. Außerdem lassen sich große Radien, die auf herkömmlichen Biegemaschinen nicht realisiert werden können, mit hoher Geschwindigkeit und Genauigkeit in einer Operation durchführen.
Technische Daten:
| Biegeradius | 2D ... unbegrenzt |
| Biegewinkel | 0° ... 360° |
| Max. biegbare Rohrlänge | ca. 4500 mm |
Haupteinsatzbereiche:
- Automobilindustrie
- Nutzfahrzeugsektor
- Möbelindustrie
Ausstattung:
- 2 Werkzeuge zur Biegung von Rundrohren (42,4 mm x 2,6 mm und 33,7 mm x 2,0 mm)
- 1 Werkzeug zur Biegung von Vierkantprofilen
Fotogalerie:
© Hase
© Hase
© Hase

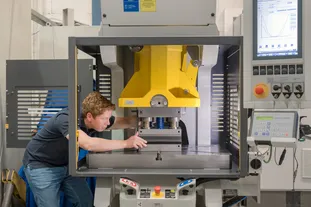

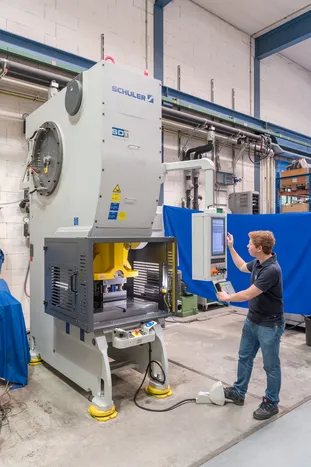

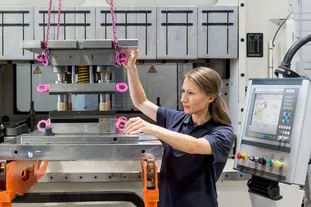

| Hersteller | Schuler GmbH |
| Modell | CSC 1000 |
| Baujahr | 2015 |
Kurzbeschreibung:
Die Servopresse CSC 1000 der Schuler GmbH, Göppingen, in C-Gestell-Bauform wird für Stanz- und Umformoperationen an Kleinteilen eingesetzt. Durch die individuelle Anpassung der Hubhöhe in Verbindung mit einer reversierenden Bewegung des Torquemotors (Pendelhub) ist die Presse flexibel einsetzbar. Eine individuelle Einstellung der Stößelkinematik an die Prozessparameter erlaubt die Anpassung der Presse an den Umformprozess. Die Presse kann im Handeinlege- und Automatikbetrieb eingesetzt werden.
Technische Daten:
| Nennpresskraft | 1000 kN |
| Max. Hübe im Dauerhub (Pendelhub) | 130 Hub/min |
| Tischabmessung | 950 mm x 660 mm |
Haupteinsatzbereiche:
- Untersuchung des Einflusses von verschiedenen Prozessparametern auf Bauteilqualität und Werkzeugverschleiß bei Scherschneid- und Umformprozessen
- Dauerhubversuche beim Scherschneiden
Ausstattung:

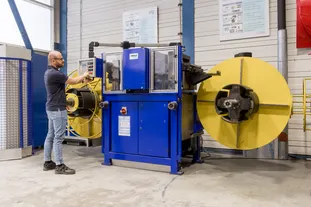

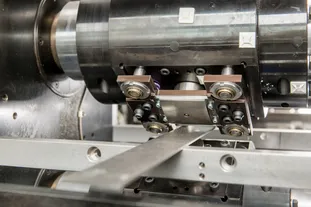

- Elektronischer Walzenvorschub EV 132 TM der Zehnder & Sommer GmbH, Witten
- Erforderliches Antriebsmoment wird über Servomotor bereitgestellt
- Kühlaggregat zur Kühlung des Antriebsmotors
- Bremsenaggregat zur Erzeugung der hydraulischen Energie, zum Betrieb der Haltebremse
Fotogalerie:

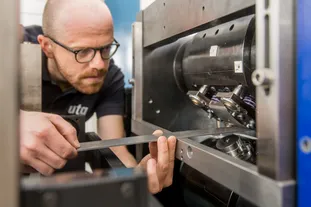

© TUM, Heddergott
© TUM, Heddergott

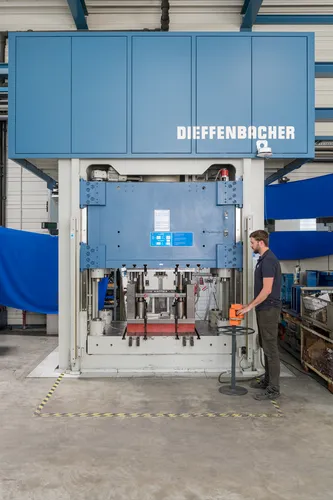

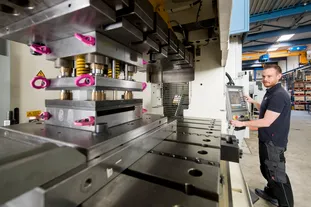

| Hersteller | Dieffenbacher GmbH & Co. |
| Modell | DXU 320 B |
| Baujahr | 1996 |
Kurzbeschreibung:
Die zweifach wirkende hydraulische Oberkolbenpresse der Dieffenbacher wird sowohl zum Stanzen als auch zum aktiven und passiven Ziehen von Blechen eingesetzt. Die 40 t schwere Anlage besitzt eine Nennpresskraft von 3500 kN und eine Ziehkissenkraft von 1250 kN und ist daher auch für große Umformoperationen geeignet. Durch die beidseitige Zugänglichkeit bei der Säulenbauart kann die Presse sehr flexibel für verschiedenste Anwendungen und Sonderprozesse eingesetzt werden.
Technische Daten:
| Nennpresskraft | 3500 kN |
| Ziehkissenkraft | 1250 kN |
| Ziehgeschwindigkeit | max. 30 mm/s |
| Aufspannplattenfläche | 1600 x 1300 mm |
| Werkzeughöhe | max. 900 mm |
Haupteinsatzbereiche:
- Erzeugung von Vordehnungen in Blechen zur Materialprüfung
- Umformoperationen für die Materialprüfung
- Durchführung von Sonderprozessen (z.B. ECAP oder Sickenprägen)
- Kragenziehversuche
Ausstattung:
- Großes Marciniak-Werkzeug mit verschiedenen Einsätzen
- Equal-channel Angular Pressing (ECAP) für Blechwerkstoffe
- Kreuznapfwerkzeug zur Materialvalidierung
- Kragenziehwerkzeug
- Hot-Set Heizpatronen-Regelgerät zur Werkzeugtemperierung
- Messtechnik zur Untersuchung von Presskräften
Fotogalerie:
© TUM, Heddergott

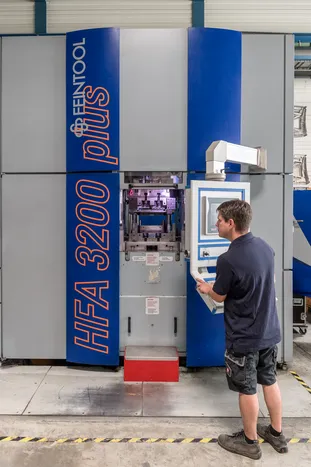

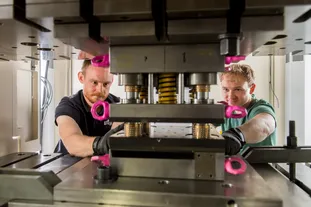

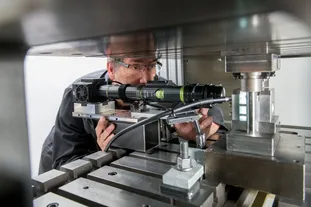

| Hersteller | Feintool International Holding AG |
| Modell | HFA 3200 Plus |
Kurzbeschreibung:
Die Feinschneidpresse vom Typ HFA 3200plus der Firma Feintool verfügt über eine Gesamtpresskraft von 3200 kN, welche auf die Schneid-, Ringzacken- bzw. Niederhalter- und Gegenhalterkraft aufgeteilt werden kann. Die Monoblock-Schweißkonstruktion des Pressenkörpers mit großen Ständerquerschnitten und zusätzlichen Verrippungen garantiert eine hohe Pressensteifigkeit. In Kombination mit der Führungsgenauigkeit des Stößels ermöglicht diese Presse die Herstellung von Präzisionsbauteilen mit einer hohen Formgenauigkeit, deren Schnittflächen ohne Nachbearbeitung Funktionsflächencharakter aufweisen. Hierbei können Blechdicken bis zu 16 mm verarbeitet werden.
Technische Daten:
| Max. Gesamtpresskraft | 3200 kN |
| Max. Stößelhub | 180 mm |
| Hubzahl | 85 Hub/min |
| Max. Ringzackenkraft | 1400 kN |
| Max. Gegenhalterkraft | 700 kN |
| Schnittgeschwindigkeit | 5 ... 70 mm/s |
| Aufspannfläche | 630 x 630 mm |
Haupteinsatzbereich:
- Untersuchungen im Bereich Kaltumform-, Normal- und Feinschneidverfahren
Ausstattung:
- Diverse Werkzeuge zur Erzeugung unterschiedlicher Geometrien
- Spezialwerkzeug zur Messung der Temperatur an der Stempelschneidkante
- Bandbeölungsanlage
- Öl-Nebel-Absauganlage
Fotogalerie:
© TUM, Heddergott
| Hersteller | Schnupp GmbH & Co. Hydraulik KG |
| Modell | Autarkes IHU-Aggregat |
| Baujahr | 2018 |
Kurzbeschreibung:
Das autarke IHU-Aggregat der Firma Schnupp GmbH & Co. Hydraulik KG, Bogen, wird für das Innenhochdruckumformen eingesetzt. Das autarke System kann einen mediumseitigen Druck von 3000 bar bei einer Menge von 5 l herstellen und gesteuerte Hydraulikachsen mit Wegmesssystem bei 300 bar versorgen. Diese Komponenten können mittels eigener Steuerung für jedes beliebige IHU-Werkzeug verwendet werden, das diesen Ansprüchen genügt und in Kombination mit der hydraulischen Oberkolbenpresse der Dieffenbacher GmbH & Co., Eppingen, ausgeführt werden kann. Die Hochdruckkurven können hierbei kraft-, weg- oder kurvengeregelt werden.
Technische Daten:
| Nenndruck IHU-Medium | 3000 bar |
| Medium Geschwindigkeit | max. 8 l/min |
| Nennhydraulikdruck | max. 300 bar |
| Hydraulikfluss | 22 l/min |
| Verfahrzeit Hydraulikachsen | min. 0,1 mm/s |
Haupteinsatzbereich:
- Bauteile mit Innenhochdruck herstellen
- Drucktests durchführen
Ausstattung:
- Messtechnik zur Untersuchung der Druckkurve
- Messtechnik zur Untersuchung der Wegkurven
Fotogalerie:

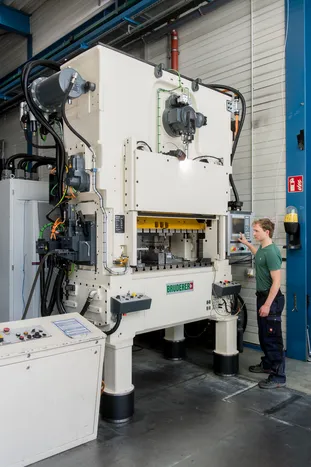

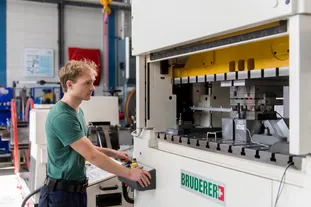

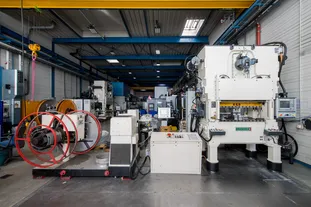

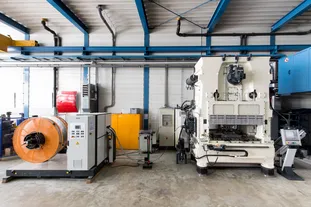

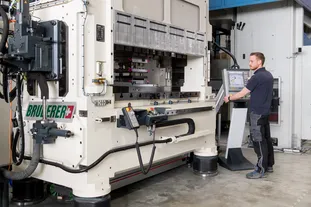

| Hersteller | Bruderer AG |
| Modell | BSTA 510-125 |
| Baujahr | 2019 |
Kurzberschreibung:
Hochleistungs-Stanzmaschine mit vollständigem Massenausausgleich und Verstellhub. Präzise Mechanik mit universellen Einsatzmöglichkeiten für unterschiedlichste Aufgaben und einem optimalen Kosten-Nutzen-Verhältnis.
Technische Daten:
| Nennkraft | 510 kN |
| Hubzahl | 50 ... 1050 Hub/min |
| Hubhöhe | 16 ... 51 mm |
| Werkzeugeinbauhöhe | 263 ... 344 mm |
| Aufspannplattenfläche | 1240 mm x 650 mm |
Haupteinsatzbereiche:
- Verschleißuntersuchungen im Einzel- und Dauerlauf zur Erhöhung der Werkzeugstandzeiten
- Untersuchung prozessbedingter Einflussgrößen in Umform- und Schneidversuchen
Ausstattung:
- BSV 170 Servo-Walzenvorschub
- Verstellhub mit Massenausgleich
- Thermoneutrale Stößelführung mit Kipp-Punkt in der Bandlaufebene
- Integrierte Mess- und Überwachungsfunktion
- Stößelverstellung während des Laufs unter Produktionsbedingungen
Fotogalerie:
© Hase
© Hase
© Hase
© Hase
| Hersteller | Bruderer AG |
| Modell | BSTA 1600-181 |
| Baujahr | 2026 |
Kurzbeschreibung:
Hochleistungs-Stanzmaschine mit vollständigem Massenausausgleich und Verstellhub. Präzise Mechanik mit universellen Einsatzmöglichkeiten für unterschiedlichste Aufgaben und einem optimalen Kosten-Nutzen-Verhältnis.
Technische Daten:
| Nennkraft | 1600 kN |
| Hubzahl | 100 ... 800 Hub/min |
| Hubhöhe | 19 ... 100 mm |
| Werkzeugeinbauhöhe | 345 ... 475 mm |
| Aufspannplattenfläche | 1790 mm x 1070 mm |
&nbs
Haupteinsatzbereiche:
- Verschleißuntersuchungen im Einzel- und Dauerlauf zur Erhöhung der Werkzeugstandzeiten
- Untersuchung prozessbedingter Einflussgrößen in Umform- und Schneidversuchen
Ausstattung:
- BSV 300 Servo-Walzenvorschub
- Verstellhub mit Massenausgleich
- Thermoneutrale Stößelführung mit Kipp-Punkt in der Bandlaufebene
- Integrierte Mess- und Überwachungsfunktion
- Stößelverstellung während des Laufs unter Produktionsbedingungen
Fotogalerie:
© Hase
© Hase
© Hase
© Hase
© Hase

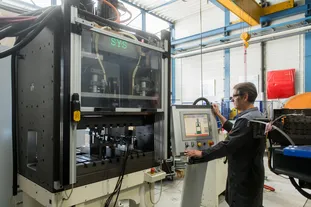

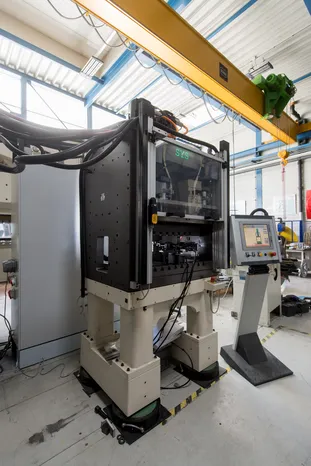

| Hersteller | SYS |
| Modell | SHP-400 |
| Baujahr | 2014 |
Kurzbeschreibung:
Die Servo-Hub-Presse kommt am utg aufgrund ihrer hohen Flexibilität als Kraftgeber für Versuchsstände zum Einsatz. Sie verfügt über eine sehr gute Genauigkeit am unteren Totpunkt auch bei außermittiger Krafteinleitung sowie hohe Stößelparallelität durch vorgespannte Rollenführungen. Die Nennpresskraft steht über den gesamten Hub hinweg zur Verfügung. Der Hub kann stufenlos verstellt werden.
Technische Daten:
| Nennkraft | 400 kN (dynamisch) |
| Hubzahl | 5 ... 300 Hub/min |
| Hubhöhe | 0 ... 100 mm |
| Werkzeugeinbauhöhe | 280 ... 380 mm |
| Aufspannplattenfläche | 1070 mm x 800 mm |
Haupteinsatzbereiche:
- Dynamische Prüfung mit entwickelten Sonderprüfständen
- Einzelhubversuche Scherschneiden
Ausstattung:
- Hochgeschwindigkeitskamera
Fotogalerie:
© Hase
© Hase
© Hase

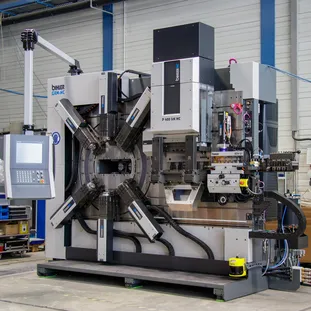

| Hersteller | Otto Bihler Maschinenfabrik GmbH & Co. KG |
| Modell | GRM-NC |
Kurzbeschreibung:
Der Stanzbiegeautomat GRM-NC ist modular aufgebaut und besteht im Wesentlichen aus einem Zangenvorschub, einer 400 kN Servopresse sowie acht unabhängig voneinander ansteuerbaren Servoachsen – sechs radial angeordnet, zwei in Tiefenrichtung - mit jeweils 31 kN Nennkraft. Die sechs radial angeordneten Servoaggregate sind dabei innerhalb ihres Arbeitsbereiches frei positionierbar, wobei die Verstellung der Aggregate automatisiert erfolgt. In Kombination mit dem standardisierten LEANTOOL-Werkzeugbaukastensystem der Firma Bihler kann so eine flexible und schnelle Anpassung der Anlage und des Werkzeugs an verschiedenste Einsatzzwecke erfolgen.
Technische Daten:
| Hubzahl | stufenlos bis max. 240 Hub/min |
| Nennkraft Servopresse | 400 kN |
| Nennkraft Servoaggregate | 31 kN |
Haupteinsatzbereiche:
- Herstellung von Stanzbiegebauteilen
- Untersuchung des Rückfederungsverhaltens bei Stanzbiegebauteilen
- Untersuchungen zu Problematik mit hochkommenden Stanzbutzen
Ausstattung:
- HSB-Werkzeug (zur Untersuchung hochkommender Stanzbutzen)
- Optibend-Werkzeug (für Rückfederungsuntersuchungen)
- Stempel-Ermüdungs-Prüfstand
Fotogalerie:

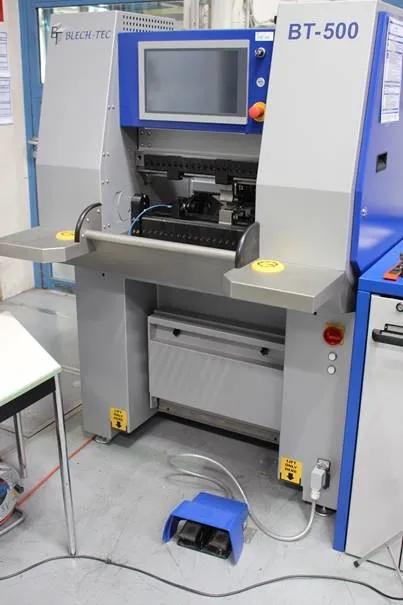

| Hersteller | Blech-Tec GmbH |
| Modell | BT-500 |
Kurzbeschreibung:
Als einzige Kombi-Biegemaschine vereint sie Schwenkbiegen, Abkanten und Pressen auf einer Maschine und bietet so eine völlig neue Flexibilität. Die einzigartige Bauform ermöglicht die verschiedenen Biegearten sogar in einem Programm. Der komfortable 2-Fingeranschlag unterstützt diese Freiheiten zusätzlich.
Technische Daten:
| Biegeverfahren | Abkanten, Schwenkbiegen, Pressen |
| Nennkraft | 6 t |
| Genauigkeit | 0.01 mm / 0.1° |
| Max. Blechstärke | 5 mm |
| Max. Biegebreite | 50 mm |
| Radien | 0.5 mm, 1 mm, 1.5 mm, 2 mm, 3 mm |
Haupteinsatzbereiche:
- Verarbeitung von Federstählen
- Herstellung von Stromschienen
Fotogalerie:
